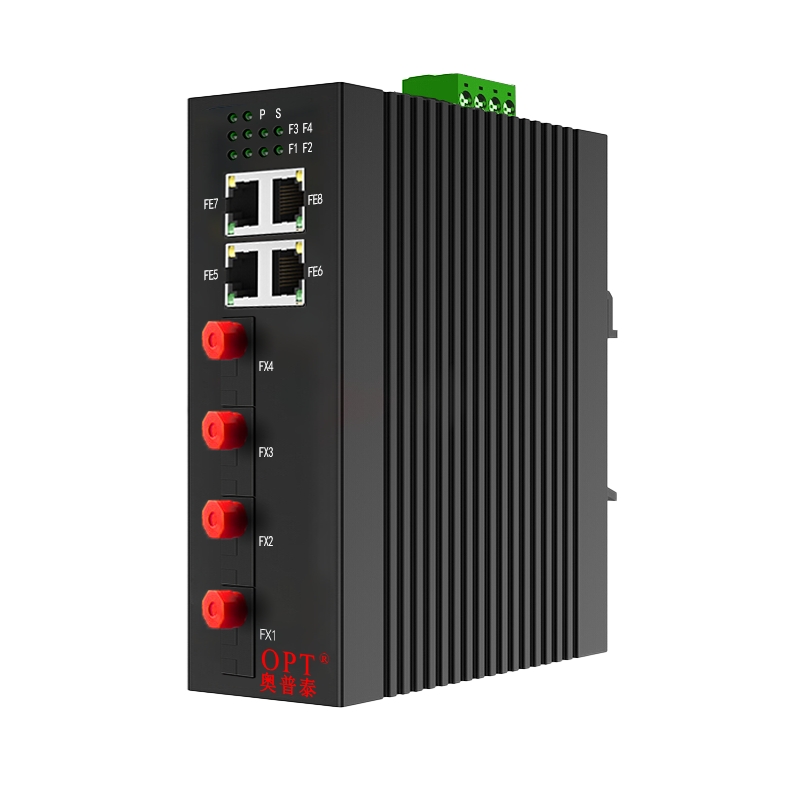

4个百兆光口4个百兆电口工业以太网交换机(管理型)

4个百兆光口4个百兆电口工业以太网交换机(管理型)

产品特点

● 支持链路自动冗余备份,当组网中一台设备故障,可通过冗余链路继续传输数据

● 支持中文版WEB管理,支持SNMP管理设备,支持环路检测,以及端口IP、MAC绑定等功能

● 有效防御ARP攻击和病毒,提供安全控制效率,保证网络安全策略实时有效

● 支持双电源输入,冗余交直流电源输入

● 主动式电路保护,过压、欠压自动断路保护,支持过载保护,电路反接保护

● 工业4级电磁兼容设计,抗电磁干扰,可适应各种复杂环境

● 支持链路自动冗余备份,当组网中一台设备故障,可通过冗余链路继续传输数据

● 支持中文版WEB管理,支持SNMP管理设备,支持环路检测,以及端口IP、MAC绑定等功能

● 有效防御ARP攻击和病毒,提供安全控制效率,保证网络安全策略实时有效

● 支持双电源输入,冗余交直流电源输入

● 主动式电路保护,过压、欠压自动断路保护,支持过载保护,电路反接保护

● 工业4级电磁兼容设计,抗电磁干扰,可适应各种复杂环境

技术指标

百兆光口    4个100 Base-FX 光接口(FC/SC/ST可选)
端口速率    支持10/100M自适应
百兆电口    4个10/100 Base-TX 自适应RJ45电口
机械尺寸    173(L)x142(W)x53(H)mm
电源接口    5.08mm工业端子
电源要求    交流AC 12-36V;直流DC12-36V

技术指标    支持IEEE 802.3、IEEE 802.3u、IEEE 802.3z、IEEE 802.3x

                 支持全双工IEEE802.3x流量控制;支持半双工背压流量控制

                 支持MDI/MDIX自适应,支持CSMA/CD,TCP/IP协议

外    壳    波纹式高强度金属外壳、三防漆;防护等级:IP40
光纤波长    850nm/1310nm/1550nm
散热方式    自然冷却,无风扇

传输距离    单模单纤:20/25/40/60/80/100/120km

                 单模双纤:20/25/40/60/80/100/120km

工作温度    -40~75℃

电      缆    非屏蔽双绞线(UTP)或屏蔽双绞线(STP)

                5类或6类,最大长度100米

工作湿度    0%~95%无凝结
延      时    9.6us;误 码 率    <1/1000000000;M T B F     10 万小时
行业标准    EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
过载保护    支持; 欠压保护:支持;冗余保护:支持;反接保护:支持
行业标准    EMS IEC61000-4-2/3/4/5/6(ESD、RS、EFT、CS)
交换层级    二层可网管;交换类型 全线速

行业标准    机械 IEC60068-2-6、IEC60068-2-27、IEC60068-2-32、

                 IEEE 802.3i、IEEE 802.3x、IEEE 802.3u

背板带宽    8G;包转发率   3Mpps;MAC地址表  16K(自动更新)

软件参数

端口配置    支持每个端口启用或禁用

                 支持端口速率配置功能(默认不受限制)

                 支持广播风暴抑制功能,抑制数量及限制类型可配置

                 支持带宽管理及控制功能,带宽启用或禁用

                 支持端口范围修改

系统管理     支持静态IP地址或动态DHCP地址设置 

                  根据用户索引号,设置用户访问等级,用户名及密码 

                  支持防盗模块IP访问控制启用或禁用

                  支持操作日志信息下载或删除、支持系统重启等功能

                  支持配置文件管理、支持恢复出厂设置

VLAN设置  基于协议的VLAN、基于IP子网的VLAN、支持Voice VLAN

                支持GVRP、支持QinQ 、支持VLAN Mapping

                VLAN数:4K,支持VLAN ID设置(VLAN ID数 1~4094个)

                支持VLAN转发表及名称设置

                支持access链路、支持trunk链路

链路管理     支持802.1d标准的生成树协议STP

                  支持802.1w规定的快速生成树协议RSTP

                  收敛速度可达到1s、支持保护自动恢复功能

                  支持端口回环监测及成环端口控制

                  支持禁用环路端口时间设置(有效值20-300秒)

组播支持    支持VLAN内组播转发和组播

                 支持IGMP Snooping v1/v2/v3,MLD Snooping v1/v2

                 支持IGMP v1/v2/v3/MLD v1/v2;

                 支持MSDP/MSDP for IPv6

                 双向ACL策略/支持基于VLAN下发ACL

端口安全     支持用户分级管理和口令保护、支持ARP拒绝服务

                  支持802.1X认证/集中式MAC地址认证、支持动态ARP检测

                  支持端口隔离、支持BPDU guard、 Root guard

                  支持静态地址及MAC地址锁存

                  支持端口学习功能、支持radius服务器本地或远程配置

QoS管理   QoS优先级队列、802.1p标识范围、 DSCP QoS配置 

               支持对端口接收报文的速率和发送报文的速率进行限制 

               支持报文重定向/CAR功能/灵活的队列调度算法、每个

               端口支持8个输出队列、支持SP、WRR、SP+WRR

网络管理     支持端口镜像、多播侦听等管理

与统计        支持流量统计、MAC地址表查询


快速环网     环网协议:奥普泰私有协议、成环端口:百兆光口

                  重建网络链路时间:小于5 ms

                  强WEB管理、支持组环端口选择、支持环路开启控制
