隧道机电水务监测系统

隧道机电水务监测系统

产品特点

通过建立基于可视化(BIM+GIS)的智能化隧道运管平台,将隧道智慧感知、智慧管理、智慧决策、智慧服务四大目标有机融合。

• 智慧感知:通过智能手持终端和实时感知技术的拓展应用,探索隧道巡检的无人干预模式,并实时收集隧道结构、设备、环境、运维过程的各类数据。

• 智慧管理:通过精准定位技术的应用及运维流程再造,强化过程监督、效果评价、突发事件人机协同等功能。

• 智慧决策:通过隧道结构性能健康状态评估模型和结构动态演变模型的建立,实现主动养护策略下的综合成本评价和优化养护方案过程模拟,并探索大、中修依据及条件。

• 智慧服务:通过基于交通流趋势和隧道内环境传感器的数据分析及模型建立,为城市运行和市民出现提供数字增值服务。



四大关键技术


定位更精准

病害精准定位技术——项目拟在隧道内布设无线传感器网络实现人员精确定位,继而实现病害准确定位。

看的更清楚

轻量化可视化技术——为了实现产品数据的快速浏览和精确的几何信息查阅,就需要对产品数据模型轻量化处理,在可视化平台上实现动态加载展示。


预测更科学、更有效

隧道结构评估和预测模——充分考虑随着隧道年限的变化,将隧道根据年龄划分为4个不同时期:少年期,壮年期,中年期和老年期,有针对性地选择材料性能参数、结构变形与隧道病害评价指标,进行隧道性能预测。

设备状态评估关键技术——利用大数据挖掘技术,得到设备各种监测参数与设备不同健康状态之间的对应关系,并分析其分布规律,集合专家知识进行判断权重的调整。

高维时空大数据异常发现技术——通过对隧道运行中产生的高维数据进行关联分析,利用BIM的三维可视化技术对高维数据进行整合展现,更好的侦测和判别将要发生异常并进行预警推测。


管理机制更科学、更完善

隧道养护管理机制研究——包含对运维过程管理:运维效果评价机制,对事件的处理:应急响应模式,以及对多条隧道的联动式管理:管理协同模式。


工业控制技术的终端管理

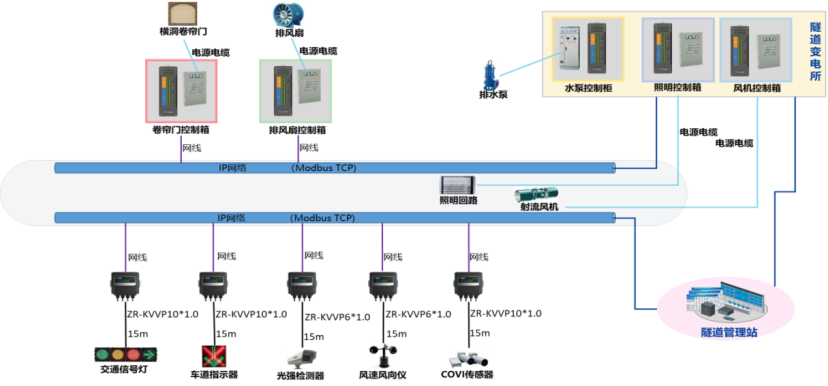

基于隧道采集控制器(TCC)实现隧道设施的状态控制、数据采集,采用一对一控制,保障控制动作的稳定、可靠。以常见隧道机电设备为主要对象的标准化设计,适应多厂家设备需求;通过隧道采集控制器提升隧道设施的管理与控制能力,降低运维成本;通过IP、RS485、SFP实现平台与隧道设施之间的数据采集及设施控制;通过隧道采集控制服务实时监控隧道采集控制器工作状态、下发隧道设施控制指令及获取指令执行结果。





平台部署架构

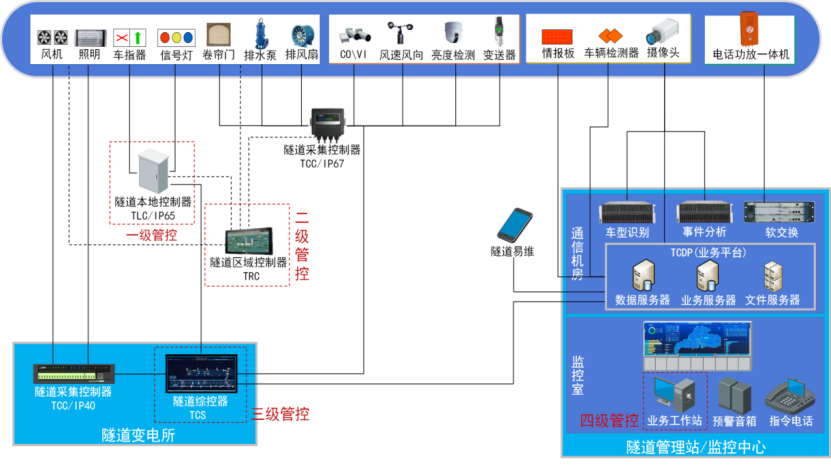

平台采用二层(监控中心和管理站)管控,满足不同层级的业务管理和协作要求。




平台网络架构

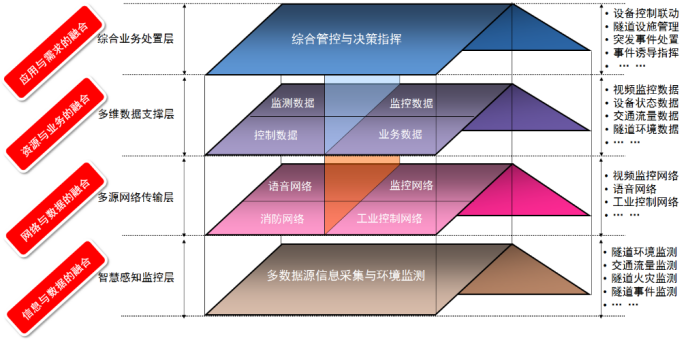

基于多源多网的多层部署理念构建平台支撑体系,以面向服务的信息资源整合为目标,将平台划分为智慧感知监控层、多源网络传输层、多维数据支撑层和综合业务处置层,每一层次提供特定的功能服务,以保障隧道设施的综合管控与隧道事件的决策指挥。



平台业务结构

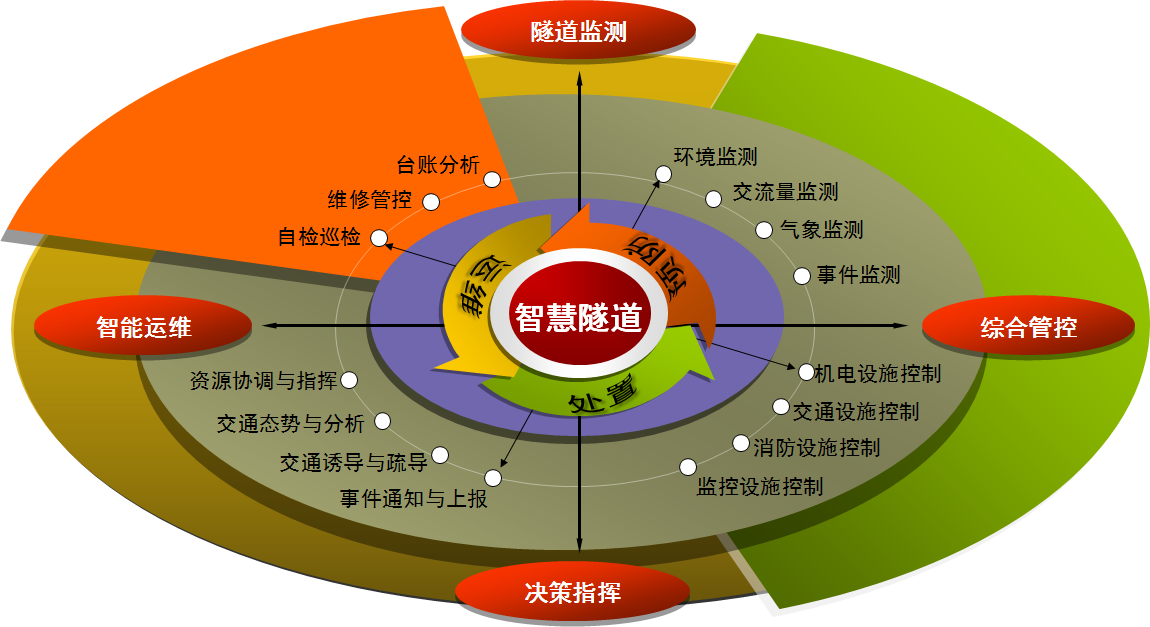

从预防、处置、运维三个维度构建方案平台的核心业务,将平台总体业务分为隧道监测、综合管控、

决策指挥和智能运维。


平台功能架构

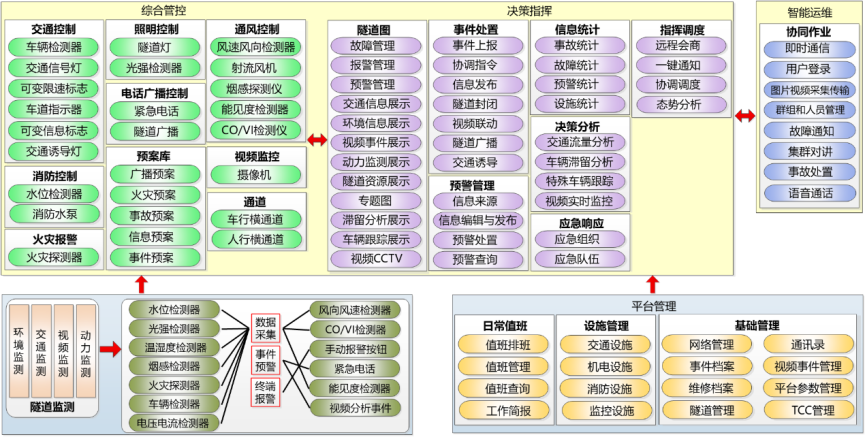

以隧道监测、综合管控、决策指挥、智能运维为平台核心业务,提供隧道设施控制与管理、隧道环境监测与预警、

隧道事件报警与处置、设施故障报警与维护等能力。
